独自作成GUI部品の反映

Sample : 独自作成GUI部品の反映

独自に作成したGUI部品をOMCで追加してCAMC画面で使用、という事は基本的にはできません。
但し、フォーカス取得を行わないGUI部品･･･ラベルなどような描画のみの部品･･･については、ロジッククラスからパネルに貼り付けをすることにより、使用も可能です。
今回は、独自にpaintメソッドを上書きしたjava.awt.Canvas をパネルに貼り付けるまでのご説明を致します。

フォーカス取得可能な独自GUI部品は絶対設定しないでください。
(設定部品以外の箇所であっても、製品サポートへの問い合わせ、不具合対応は一切対応できなくなります。)

1.独自描画部品をテスト
2.CAMC画面への組み込み

独自描画部品をテスト↑top

描画部品のpaint部分については、Javaでコーディングしてください。
この章の以下の説明は Java知識になりますので、ご存知の方は次の章に進んでください。
今回は、メッセージ文字列を描画するものを以下のように作成してみます。

作成したものをテストするために、簡単なJFrame画面を作成して、このMyCanvasを貼り付けてみます。

import java.awt.BorderLayout;
import java.awt.Dimension;
import java.awt.GridLayout;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;

import javax.swing.Box;
import javax.swing.JButton;
import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.JTextField;

public class ViewTest {

 public static void main(String[] args) {
  JFrame frame = new JFrame("View作成テスト");
  frame.getContentPane().setLayout(new BorderLayout());
  frame.getContentPane().add(Box.createHorizontalStrut(10), BorderLayout.EAST);
  frame.getContentPane().add(Box.createHorizontalStrut(10), BorderLayout.WEST);
  frame.getContentPane().add(Box.createVerticalStrut(10), BorderLayout.NORTH);
  frame.getContentPane().add(Box.createVerticalStrut(10), BorderLayout.SOUTH);

  final MyCanvas canvas = new MyCanvas();
  frame.getContentPane().add(canvas, BorderLayout.CENTER);

JPanel pnlSouth = new JPanel(new GridLayout(0, 2));
  final JTextField text = new JTextField("こんにちは！");
  JButton button = new JButton("反映");
  button.addActionListener(new ActionListener() {
   public void actionPerformed(ActionEvent e) {
    canvas.setMessage(text.getText());
   }
  });
  pnlSouth.add(text);
  pnlSouth.add(button);
  pnlSouth.setPreferredSize(new Dimension(100,25));
  frame.getContentPane().add(pnlSouth, BorderLayout.SOUTH);

  frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
  frame.setSize(300, 200);
  frame.setLocationRelativeTo(null);
  frame.setVisible(true);
 }

}

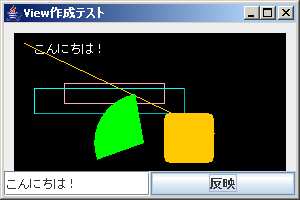

実行すると、以下のような画面が表示されます。 ./images/viewer-test.png
描画は想定どおりにされているか？
MyCanvas#setMessage のメソッドが実行されると、描画が切り替わるか?
などをテストします。
このように、まずは作成描画部品の単体テストを行うと、問題発生時の切替が楽になります。

CAMC画面への組み込み↑top

CAMC画面にて、描画部品を表示する領域にパネルを設定します。
ロジッククラスを作成して、パネル上に描画部品を配置します。

JPanel panel = (JPanel) getOutItem(0).getComponent(); panel.setLayout(new BorderLayout()); MyCanvas canvas = new MyCanvas(); panel.add(canvas, BorderLayout.CENTER);
今回は [サンプル提供]: jp.ne.mki.wedge.education.chart.SetOriginalViewer のように作成しました。
ロジッククラスをLoad処理にて実行します。
